Coffret de Sectionnement de Zone pour Gaz Médicaux et Vide

Le coffret de sectionnement de zone est un dispositif médical (CE 0123) conçu pour assurer la surveillance continue et l'isolation sécurisée des réseaux de distribution de gaz médicaux et de vide au sein des établissements de santé.

Brochure Coffret de Sectionnement
Demander un devis

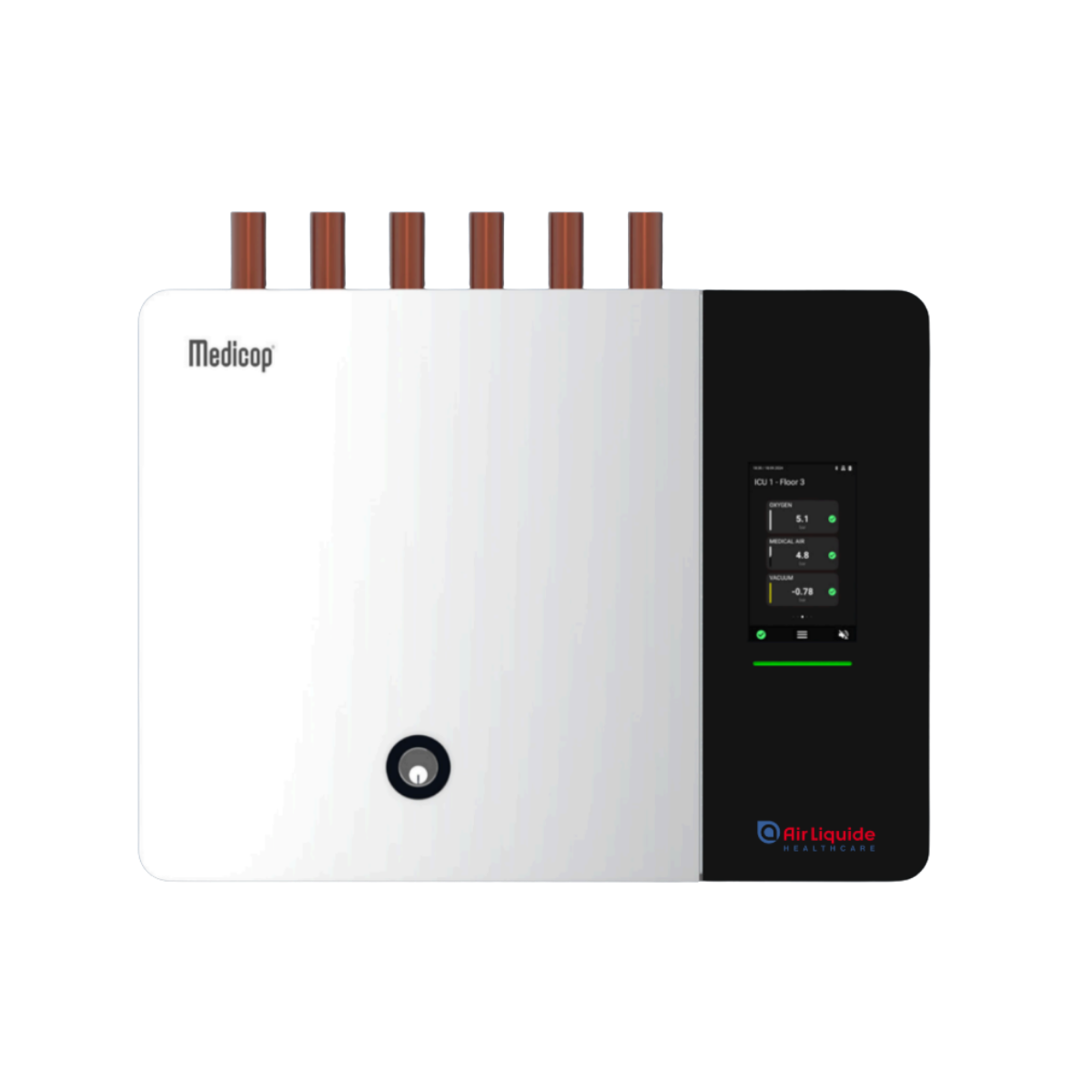

Unité de sectionnement AVSU pour gaz médicaux et vide médical en coffret mural installé par Air Liquide Benelux

Installée par Air Liquide Healthcare dans les zones critiques telles que les services hospitaliers, les blocs opératoires et les unités de soins intensifs, cette solution garantit une réactivité immédiate en cas d'urgence ou lors des opérations de maintenance critique.

Les avantages clés

  • Modularité autonome
    Configurez de 1 à 6 blocs de gaz et testez l'étanchéité en toute autonomie.

    En savoir plus

  • Isolation de zone
    Conforme EN ISO 7396-1 avec alimentation de secours intégrée.

    En savoir plus

  • Transfert Modbus & Alertes
    Transmission de données en temps réel via les protocoles Modbus TCP et RTU.

    En savoir plus

  • Écran tactile & Indicateur LED
    Écran capacitif 5 pouces et indicateur RGB pour un contrôle visuel instantané.

    En savoir plus

Spécifications Techniques du Coffret de Sectionnement

Coffret de Sectionnement innovative pour gaz médicaux et vide médical de Medicop, installé et maintenu par Air Liquide

Conception et Installation

  • Modularité des blocs : Capacité de gestion de 1 à 6 blocs de gaz différents dans trois tailles de coffrets compacts.
  • Contrôle d'étanchéité autonome : Vérification simple à l'aide de disques de test PBT, aucun démontage requis.
  • Façade haut de gamme : En verre trempé, surface lisse facile à nettoyer avec possibilité de design personnalisé
  • Accessibilité optimale : Porte s'ouvrant vers le haut pour un accès pratique de tous les côtés.
  • Sécurité physique : Compartiments séparés étanches pour le gaz et l'électricité.
  • Flexibilité de pose : Montage en saillie ou encastré, doté d'une large ouverture supérieure pour le passage des tuyaux.
  • Ingénierie standardisée : Espacement constant des tuyaux sur toutes les versions afin de faciliter l'installation.
  • Modularité intelligente : Blocs de gaz configurables avec manomètres intégrés et entrées d'urgence pour une flexibilité maximale.
Vannes ergonomiques isolées dan le coffret de sectionnement de zone pour gaz médicaux et vide médical de Medicop, installé et maintenu par Air Liquide

Données de Performance Mécanique et Électrique

  • Conformité réglementaire : Conception de sécurité stricte selon les standards internationaux EN ISO 7396-1 et HTM 02-01.
  • Isolation sécurisée : Vannes ergonomiques à boisseau sphérique verrouillables avec retour d'état en temps réel pour un contrôle absolu de vos réseaux.
  • Continuité d'alimentation : Raccordement de secours flexible (NIST ou AGA, en haut ou en bas) pour sécuriser le réseau en toute circonstance.
  • Pression maximale à l'entrée : 15 bar (sauf vide).
  • Dimensions des tuyaux : Compatibilité avec les standards industriels DN15, DN22, DN28.
  • Fluides médicaux supportés : Oxygène (O2), Air Médical, Air Instrumental, Protoxyde d'Azote (N2O), Dioxyde de Carbone (CO2), Azote (N2), Argon (Ar), Vide (V AC), AGSS, He, O2/N2O.
  • Alimentation électrique : 100-240 VAC, 50/60 Hz (Consommation maximale : 20 VA).
Unité de sectionnement AVSU pour gaz médicaux et vide médical en coffret mural installé par Air Liquide Benelux

Connectivité

  • Connectivité avancée : Transfert sécurisé des données via des connexions physiques USB-C et intégration des protocoles Modbus TCP/RTU.
  • Traçabilité complète : Journal d'événements (logbook) intégré et horodaté classant automatiquement les alarmes par niveau de danger pour un suivi rigoureux.
  • Capacité d'interface : 12 entrées analogiques/numériques et 7 contacts sans tension par défaut (extensible via un maximum de 2 cartes additionnelles).
Alertes visualisées et acoustiques de l'état des gaz médicaux du coffret de sectionnement installée et maintenue par Air Liquide.

Interface Utilisateur et Réactivité

  • Interface tactile moderne : Écran capacitif couleur de 5 pouces avec navigation fluide par balayage.
  • Visibilité instantanée : Indicateur LED RGB haute visibilité permet un contrôle visuel immédiat de l'état du système d'un seul coup d'œil.
  • Alertes claires : Visualisation précise des alarmes, des défauts et de l'état des gaz combinant des signaux optiques et acoustiques.
  • Aide intégrée : Assistance dynamique à l'écran avec conseils textuels et graphiques dictant la procédure "pas à pas" en cas d'alerte.
  • Sécurité des données :  Paramètres protégés par mot de passe et connectivité avancée (USB-C, Modbus TCP/RTU).
  • Réactivité d'urgence : Accès sécurisé avec détection d'ouverture pour une intervention immédiate et tracée.

Options Sur Mesure

  • Accessoires configurables : Capteur de débit Medicop, capteur d'ouverture de porte (option ouverture par clé ou ouverture d'urgence), capteur de position de la vanne d'arrêt (ouverte ou fermée).
  • Options spéciales : Tubes en acier inoxydable, longs tuyaux d'entrée/de sortie (2,5 m), conception de porte sur mesure.
